冲孔机CK-9使用说明（二）
一、机器的使用与调整

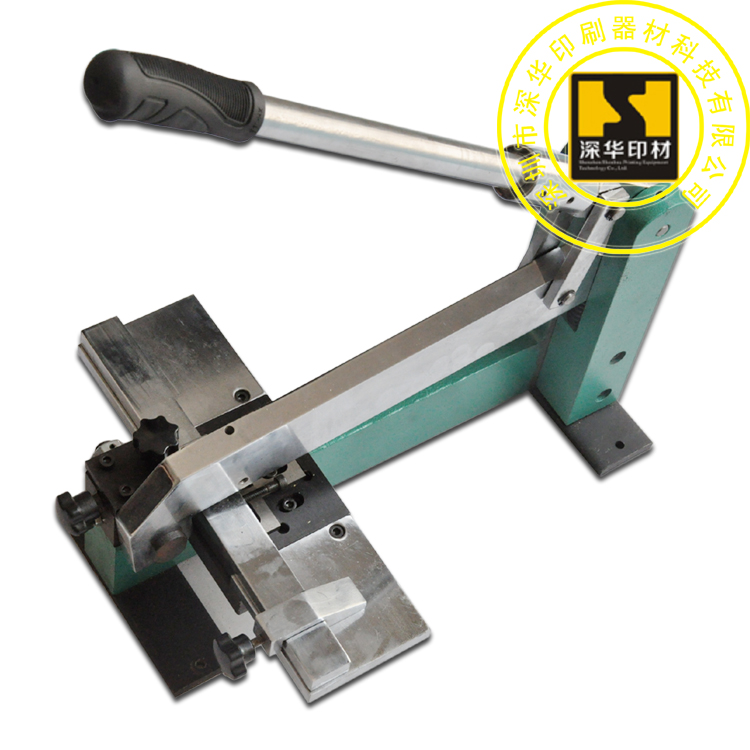

如下图（1）所示，将刀线紧贴定位条7平放在支承板6上，按制版所需刀线尺寸调节定位块9位置并固定，即可进行冲孔。冲孔深度根据模切版的厚度确定，松开锁紧钮10，用调节钮将定位条7调到所需位置， 拧紧锁紧钮10，即可获得所需冲孔深度。

1、手柄  2、机体  3、刀臂  4、上刀块  5、下刀块
6、支承板  7、定位条  8、调节钮  9、定位块
10、锁紧钮拧紧锁紧钮

二、维护与保养
  1、定期检查各部位螺钉有无松动，尤其是固定上、下刀块的内六角圆柱头螺钉，不可随意拧动，以免因上、下刀块位置精度发生变化而影响工作质量。

  2、上、下刀块刃部发生磨损后可拆下使用另一头，两端都磨损后可修磨刃部，重新安装刀块时必须保证两刀块相对位置精度。

  3、各转动轴油孔处需经常注入润滑油，使机器保持运动灵活。
4、机器如果长时间不用，需采取防锈措施。
